Lösa ekonomin med multi-produktblockstillverkning

Utmaningen för varje blockfabrik är enkel: kunderna vill ha en mängd olika ihåliga utläggare, men att köpa en komplett form för varje design binder upp kapital och förbrukar lagerutrymme. Kinesiska tillverkare har åtgärdat detta problem genom modulära formsystem som separerar den yttre ramen från kavitetsinsatserna.

UNIK har tillverkat gjutformar för ihåliga betongblock i Quanzhou, Fujian sedan 2010, och exporterat till 28 länder. Den här sidan förklarar hur kinesiska formtillverkare har omstrukturerat verktygskostnaderna och vad köpare bör leta efter när de köper från Kina.

Det traditionella problemet med ihåliga asfaltläggare

Konventionella formar är enkla-verktyg. En form utformad för en 200x100 mm ihålig asfaltläggare kan inte producera en 225x112,5 mm asfaltläggare. För blockanläggningar som betjänar flera kunder eller projekttyper innebär detta att man köper en separat form för varje utläggares storlek och mönster. Varje form kräver sin egen yttre ram, hålrumsplåtar och monteringsdetaljer. Kostnaden multipliceras snabbt. Förvaringsutrymmen fylls med tunga stålramar som tillbringar större delen av sin tid på tomgång.

Kinesiska tillverkare började ta itu med denna ineffektivitet genom att utveckla insatsformsystem.

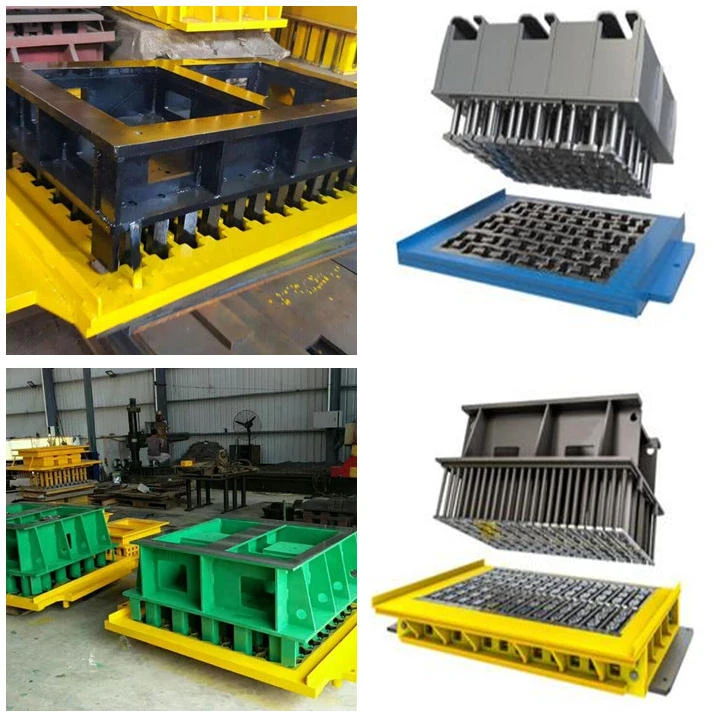

Hur insatsformssystem fungerar

Ett insatsformsystem separerar formen i två komponenter:

Den yttre ramen– Ett permanent stålhus som monteras på blockmaskinen. Denna ram innehåller monteringsgränssnittet, inriktningsstiften och vibrationsöverföringsstrukturen. En yttre ram tjänar under maskinens livstid.

Kaviteten sätter in– Avtagbara verktygsstålblock som innehåller själva utläggarens kavitetsgeometri. Sätts in i den yttre ramen och låses på plats. Att ändra utläggardesign kräver bara nya skär, inte en ny ram.

Denna separation förändrar ekonomin för produktion av ihåliga utläggare. Ytterramen köps en gång. Insatser köps vid behov för varje ny utläggardesign. När en utläggarstil avbryts, är endast skären avdragna. Den yttre ramen fortsätter i tjänst.

Vad gör en ihålig asfaltläggare av hög kvalitet

Kavitetsinsatsen avgör utläggarens kvalitet. UNIK tillverkar skär av Cr12MoV eller 9CrSi legerat verktygsstål. Dessa kvaliteter ger den hårdhet som krävs för att motstå nötning från betongmaterial samtidigt som de bibehåller segheten för att absorbera vibrationer.

Ythårdhet:HRC59-62 efter uppkolande värmebehandling. Detta är betydligt hårdare än standard konstruktionsstål och ger slitstyrka över hundratusentals cykler.

Dimensionell tolerans:±0,3 mm på kavitetsdimensioner. Ihåliga markstenar kräver konsekvent tjocklek på alla väggar. Variationer utanför detta område skapar svaga punkter eller passningsproblem.

Ytfinish:Ra 1,6 eller bättre. En slät hålighetsyta gör att asfaltläggare kan släppa rent utan att klibba. Grova ytor orsakar uttagningsförseningar och kantskador.

Hörnradie:3-5 mm på alla invändiga hörn. Skarpa hörn koncentrerar vibrationspåfrestningar och sprickor. Avrundade hörn fördelar spänningar och förlänger skärets livslängd.

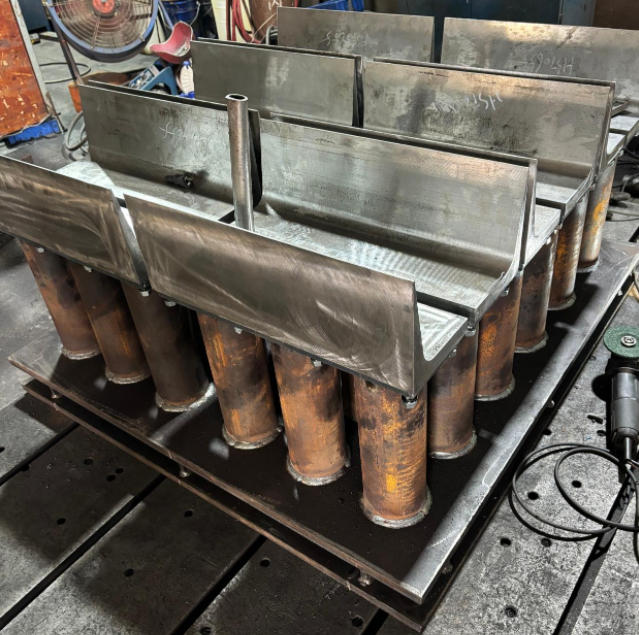

Tillverkning

Leverans

verkstad

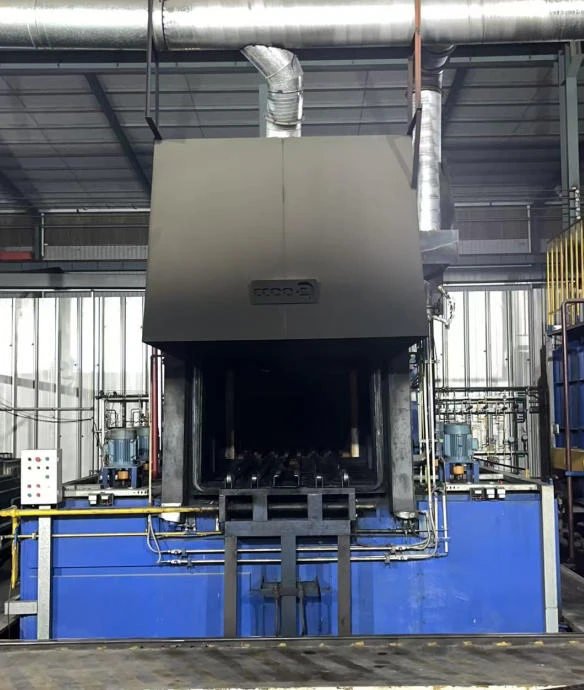

Behandla

Kinesiska formar för ihåliga asfaltstenar i betong har utvecklats från enkla-verktyg till modulära skärsystem som minskar kapitalinvesteringarna med 40–60 %. Den yttre ramen köps en gång och håller i över 200 000 cykler. Kavitetsinsatser köps separat för varje utläggardesign och byts endast ut när de är slitna. Detta tillvägagångssätt gör att blockanläggningar kan erbjuda flera utläggarstilar utan att multiplicera verktygskostnaderna.

Kvalitetsindikatorer för kinesiska formar inkluderar certifierade stålkvaliteter (Cr12MoV eller 9CrSi), uppkolande värmebehandling som uppnår HRC59-62 ythårdhet, dimensionell tolerans på ±0,3 mm och ytfinish på Ra 1,6 eller bättre. UNIK har tillverkat dessa formar i Quanzhou sedan 2010 och exporterat till 28 länder med dokumenterade leveranser till Sri Lanka (2025) och Kenya (2026).

För köpare är de viktigaste verifieringsstegen: begär materialcertifikat, granska värmebehandlingsdokumentation, bekräfta dimensionsinspektionsrapporter och verifiera maskinkompatibilitet innan du beställer.
